链板式刮泥机

发布日期:2017-07-02 03:25:52 浏览次数:1365

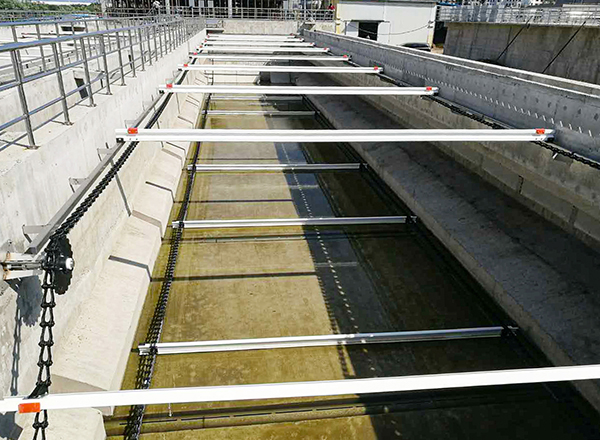

          SCP型链板式刮泥机主要用于污水处理厂中平流式沉淀池、沉砂池、隔油池的底部进行连续排泥,并可在水面连续排除油污或去除浮渣,尤其适合沉淀物较多的沉淀池。


  SCP型链板式刮泥机主要由驱动装置、主动轮组、导轨及托架、刮板组合、从动轮组、链条涨紧机构、集渣管等部件组成。

  SCP型链板式刮泥刮渣机运行时,由链条带动刮板在池中做连续的回转运动,将池底的污泥刮至集泥槽中,并可刮除池面的浮油或浮渣。


1.若刮板受异物卡塞或积泥过多时,自控系统中过扭保护机构则会切断电源,自动停机报警。

2.设备运行平稳,可避免对沉淀物的扰动。

3.刮泥、刮渣装置为一体,使整机结构简单,占用空间少。

4.驱动装置固定在池边平台上,安装、维修方便。

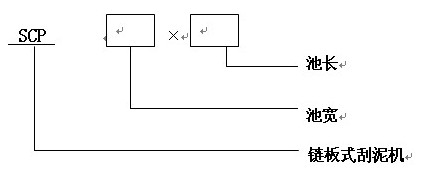

 型号说明:

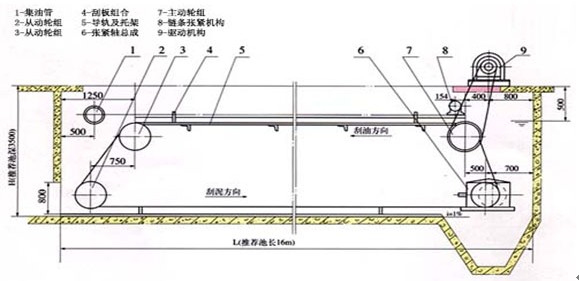

外型图:

1.集油管  2. 从动轮组  3. 从动轮组  4.刮板组合  5.导轨及托架  6.涨紧轴总成   7.主动轮组   8.链条涨紧机构   9.驱动装置

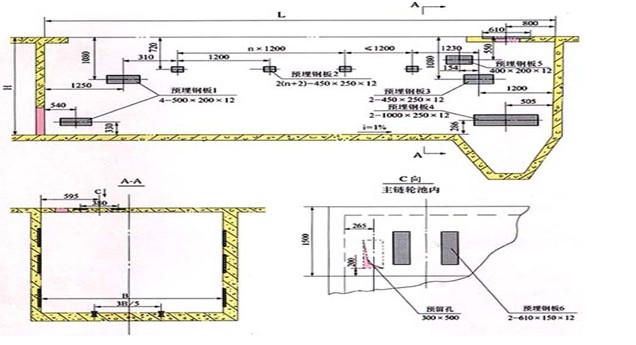

池型结构图:



    技术参数SCP链板式刮泥刮渣机技术参数表:

    型 号SCP 3×LSCP 4.5×LSCP 5×LSCP 6×L
    池 宽B(m)34.556
    推荐池长L(m)8~308~308~308~30
    推荐池深H(m)3.53.53.53.5
    驱动功率(Kw)1.5~3kw1.5~3kw1.5~3kw1.5~3kw
    刮板移动速度(m/min)1111
    刮板间距(m)34.556
